V laboratórnej rektifikačnej kolóne s výkonom 8 l/hod sa delí zmes metanol-voda na piatich klobúčikových etážach. V spodnej časti kolóny sa nachádza varák, ktorý je vyhrievaný elektrickými špirálami. Z dôvodu bezpečnosti práce a pre udržanie konštantnej plochy prestupu tepla je nutné úplné ponorenie vyhrievacích telies do kvapaliny. Nad varákom sa nachádza hrdlo na odber zvyšku. Nástrek je možné priviesť na štvrtú resp. piatu etáž. Aby sa dosiahol pracovný režim, ktorý by sa čo najviac priblížil ideálnym podmienkam, nástrek je privádzaný do kolóny predohriaty na teplotu varu. Konštantný prietok nástreku zabezpečí zubové čerpadlo, ktoré je možné v prípade potreby manuálne ovládať. Na hlave kolóny je umiestnený deflegmátor chladený vodou. Kondenzát sa odvádza bočným hrdlom nad najvyššou etážou a delí sa na produkt destilácie a vonkajší spätný tok, ktorý sa vracia späť do kolóny. Na miestach odberu destilátu a zvyšku sú pomocou odporových teplomerov Pt100 merané teploty a na určenie koncentrácie prchavejšej zložky v produktoch destilácie sa využíva znalosť závislosti koncentrácie od teploty vyjadrená rovnovážnou krivkou. Množstvo odobratého destilátu a zvyšku sa riadi pomocou zubových čerpadiel, pričom musí byť zabezpečená celková materiálová bilancia kolóny a tým nepriamo aj výška hladiny vo varáku a množstvo spätného toku.
Cieľom riadenia rektifikačnej kolóny je získanie požadovaného zloženia destilátu resp. zvyšku. Na základe chemicko-inžinierskych znalostí o rektifikačnej kolóne a použitých technických prostriedkov je možné ako riadiace veličiny zvoliť prietok pár voľným prierezom kolóny a prietok refluxu.

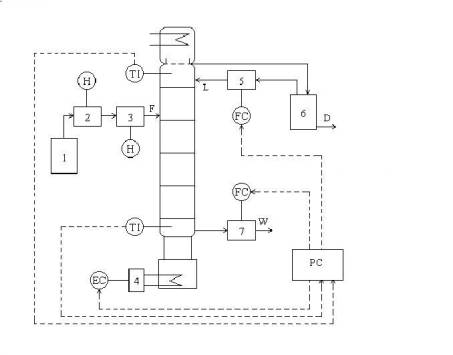

1 - zásobník nástreku, 2, 5, 7 - čerpadlá, 3 - termostat, 4 - triak, 6 - zásobník kondenzátu, TI - snímač teploty, FC - riadenie prietoku, EC - riadenie el. výkonu, H - manuálne riadenie, F - nástrek, L - spätný tok, D - destilát, W - zvyšok
Výstupy z odporových teplomerov sú privedené do riadiaceho počítača, výstupy z riadiaceho počítača sú privádzané na akčné členy, t.j. triakový regulátor výkonu a čerpadlá na odber destilátu a zvyšku. Komunikáciu snímačov a akčných členov s PC zabezpečujú analógové vstupno-výstupné moduly.
Na riadenie rektifikačnej kolóny je možné použiť riadiaci systém GENIE (Advantech) alebo riadiaci systém SIMATIC (Siemens)
